Lè w teste rezistans izolasyon yon transfòmatè, chwazi modèl la ki baze sou nivo vòltaj transfòmatè a:
① Chwazi modèl 10K pou transfòmatè ak yon vòltaj 220kV ak pi wo;
② Chwazi modèl 5K pou transfòmatè pouvwa 35-110kV;
③ Chwazi modèl 5K pou 10-20kV transfòmatè distribisyon;
Lè w teste rezistans izolasyon yon transfòmatè aktyèl, chwazi modèl la:

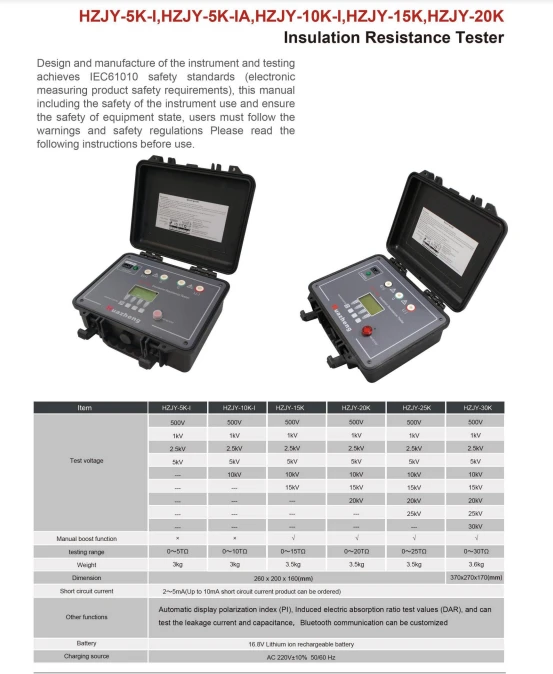

HZJY-5KI modèl 6kV-220kV transfòmatè aktyèl
GB{{0}}.0.3 Mezi rezistans izolasyon likidasyon yo dwe konfòme yo ak règleman sa yo:
1. Yo ta dwe mezire rezistans izolasyon ant likidasyon prensipal la ak likidasyon segondè ak bwat la, osi byen ke ant chak likidasyon segondè ak bwat la. Valè rezistans izolasyon pa ta dwe apwopriye
Anba a 1000MQ;
Mezire rezistans izolasyon ant segman likidasyon prensipal transfòmatè aktyèl la, ak valè rezistans izolasyon pa ta dwe pi ba pase 1000MQ. Akòz rezon estriktirèl, pa gen okenn rezistans izolasyon
Lè w mezire, li pa nesesè pou mezire:
Mezire rezistans izolasyon ekran tèminal transfòmatè aktyèl kapasitif la ak tèminal baz (N) transfòmatè vòltaj la nan koki a (tè). Valè rezistans izolasyon an se pa
Li ta dwe mwens pase 1000MQ. Lè rezistans izolasyon ekran final la nan tè a mwens pase 1000MQ, yo ta dwe mezire tan li yo ak valè a pa ta dwe depase 2%;
Yo ta dwe itilize yon megohmmeter 2500V pou mezire rezistans izolasyon.
3. Lè tès câbles pouvwa, chwazi selon nivo vòltaj kab:
Egzanp: 10kV kab HZJY-5KI HZ-3151
Rezistans izolasyon nan djenn ekstèn nan 35kV ak anba a kawotchou izole câbles pouvwa: tès izolasyon 500V, rezistans izolasyon pou chak kilomèt
Valè ki pi gran pase oswa egal a 0.5MQ.
20kV kab HZJY-20KI
